PVE9.1的安装

进入 Proxmox VE 虚拟环境系统 官方下载页，下载 Proxmox VE 9.1 ISO Installer 。

进入 balenaEther 写盘工具 官网，下载写盘工具，并准备一个不用的 U盘，存储 16G 左右。

下载完成后，将 U盘 插入个人PC中，打开 balenaEther 软件，选择 PVE9.1的ISO镜像文件，选择存储对象为 U盘，执行烧录。

请确保N100具有至少一块硬盘设备，用于安装PVE系统本体。

将刷好ISO的U盘插入 N100 小主机，再连接 显示设备 (HDMI/DP) 和 鼠标、键盘 (USB) 以及 将网口1 (RJ45)连接至PC，然后启动 N100 小主机，在屏幕点亮时，疯狂点按 Delete 键，进入主板 BIOS。

开启主板CPU核芯显卡的 VT-d 模式、初始化iGPU 和 大于4G空间地址解码。

进入BIOS启动项，将已插入的 U盘设备 设置为 第一启动项，保存并退出BIOS，进行自动重启。

PVE界面安装向导

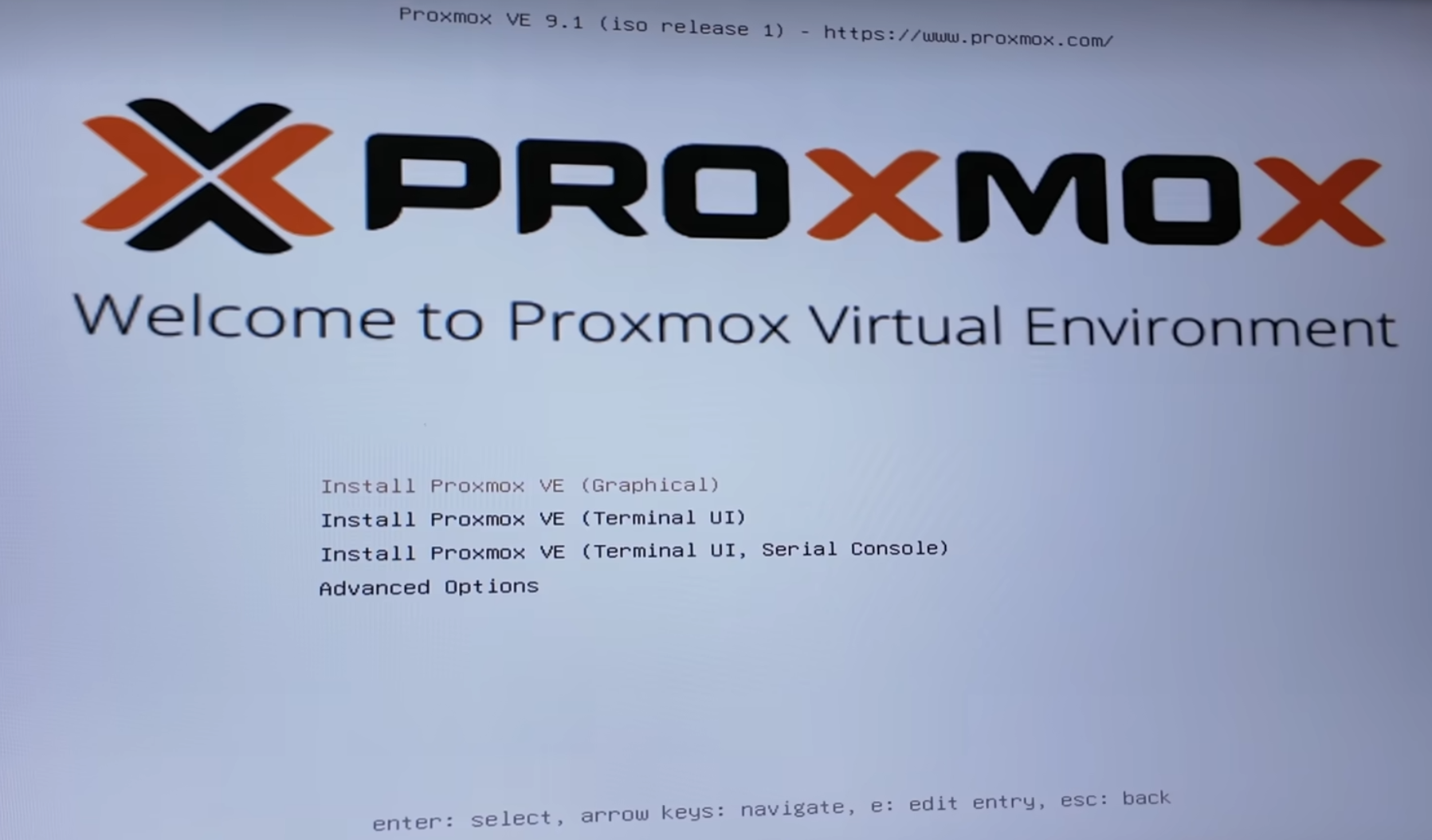

Proxmox VE 图形化安装向导的启动界面

默认第一项，使用图形化安装方式，接下来依次是：

  • 接收用户协议
  • 选择安装硬盘
  • 选择国家、时区
  • 输入密码、邮箱

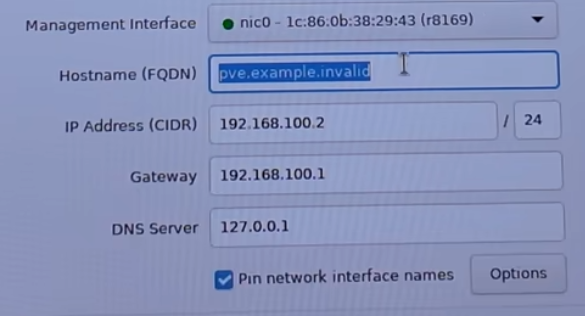

PVE 安装向导中的管理网口、主机名与网络设置

这里的第一项是选择管理网口，我们在启动小主机之前，已经将网口1(这里显示为绿色nic0)连接至PC，那么网口1就作为了PVE的管理网口。随后设置 hostname，可以设置为 pve.local.

我们独立设置一个网段用于All in One设备：

  • IP Address(PVE的IP地址):192.168.22.111
  • Gateway(网关):192.168.22.1
  • DNS(阿里云):223.5.5.5

随后等待安装成功，然后 拔掉U盘，再点击 reboot 重启PVE。

等再次出现界面，就会有提示，Web管理页URL为：http://192.168.22.111:8006。

随后在PC的网络设置中，手动设置PC的IP处于和PVE同一网段：

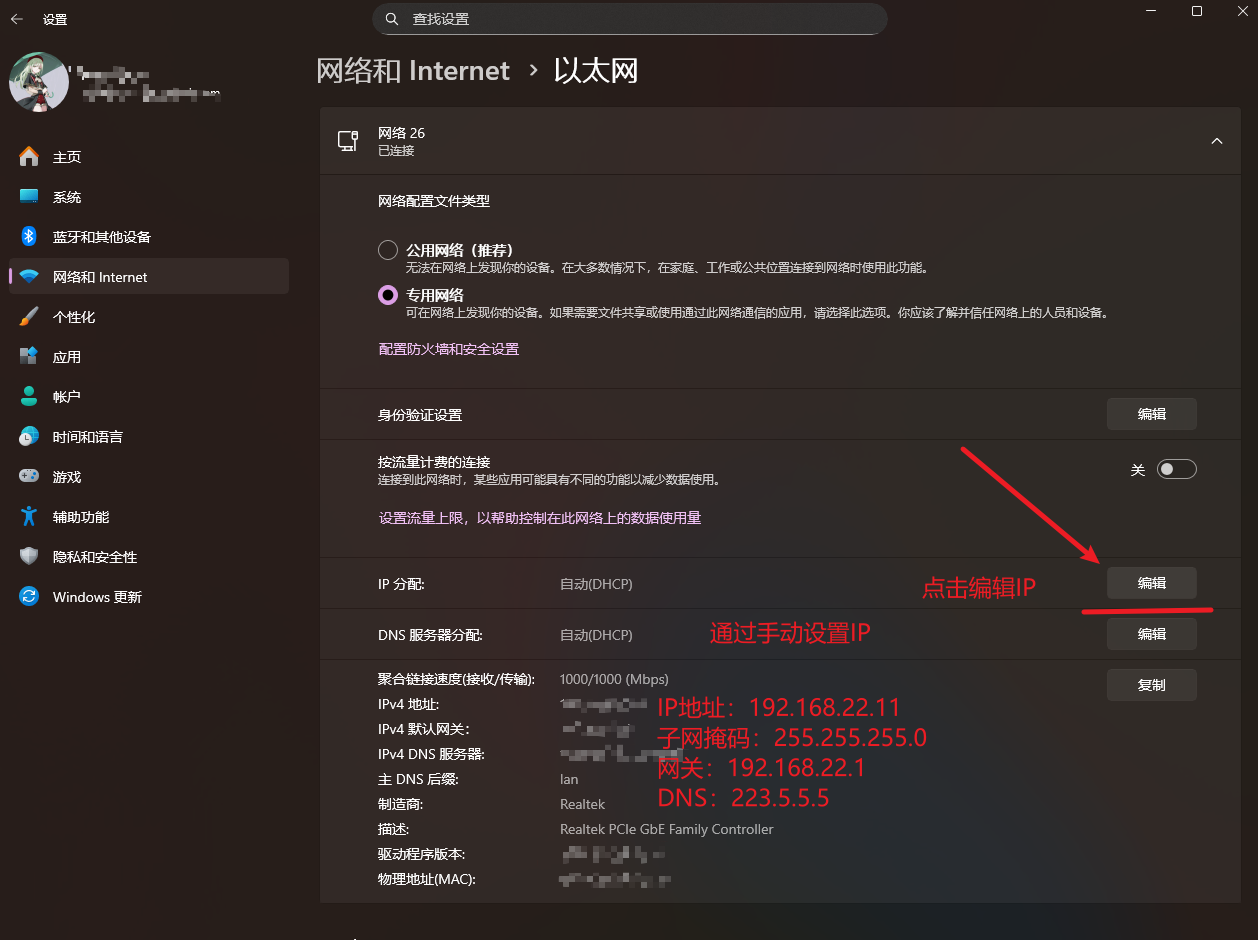

将电脑网络地址设置到与 PVE 相同网段的示例

这样设置后，便可在PC浏览器通过http://192.168.22.111:8006访问PVE后台，默认用户名为 root。

OpenWrt软路由系统安装

首先，OpenWrt官网 中的系统镜像是非常纯净的，一些拓展包并没有直接放在系统镜像中，所以这里更推荐去 恩山无线论坛 中寻找社区已经打包好的系统。

这里给到我所使用的一个OpenWrt镜像：

下载img镜像文件后，上传至PVE系统。

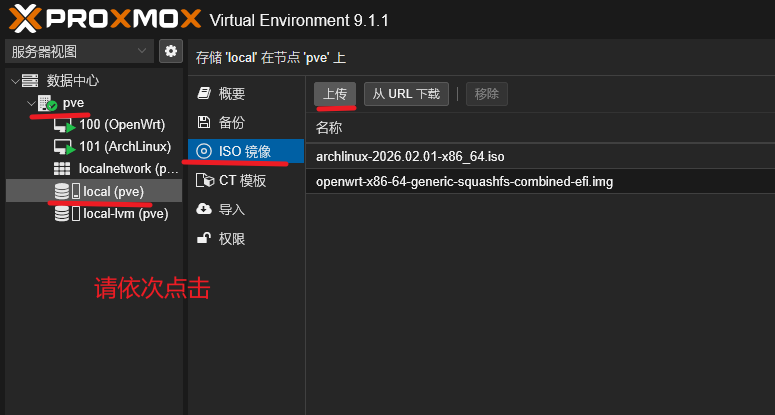

PVE 中导入 OpenWrt 镜像并创建虚拟机的操作界面

随后，点击 创建虚拟机 ，注意虚拟机编号，首个虚拟机默认为 100 ：

项目 子列表 说明
常规 名称 OpenWrt
操作系统 - 不使用任何介质
系统 机型 q35
系统 BIOS UEFI
系统 UEFI存储 local-lvm
系统 - 请不要勾选 预签名
磁盘 - 删除掉默认分配磁盘
CPU 核心 2
CPU 类别 host
CPU 内存 1024MB
网络 - 默认网桥vmbr0

然后，进入PVE的shell中，为OpenWrt导入系统盘：

qm importdisk 100 /var/lib/vz/template/iso/openwrt-x86-64-generic-squashfs-combined-efi.img local-lvm

参数说明，一般情况下只需修改镜像文件名：

  • 100：虚拟机编号
  • openwrt-x86-64-generic-squashfs-combined-efi.img：镜像文件名
  • local-lvm：虚拟存储地址

等待导入完毕后，回到OpenWrt的 硬件：

双击未使用磁盘，点击确定以启用。

再前往 选项 -> 引导顺序： 仅勾选新添加的磁盘，例如 scsi0 ，最后启动该虚拟机。

OpenWrt系统配置

进入OpenWrt的控制台shell中后，输入如下命令更改基础网络配置：

vi /etc/config/network

修改LAN口的 ip_address 为 192.168.22.1 ，这对应着PVE最初设置的网关地址。

注意，这里用到的vim编辑器：

  • 键入i进入编辑模式
  • 键入esc退出编辑模式，回到阅览模式
  • 键入:进入命令模式，紧跟输入wq进行保存和退出

然后输入命令reboot或者点击PVE的重启按钮，来重启虚拟机。

等待重启完成，我们这时就可以用PC来访问OpenWrt的后台了，地址为：http://192.168.22.1

网络配置

现在我们仍有一个网口，甚至还有一个ax101网卡，那么就有两种方案：

  • 用物理网口2来作为wan口连接外网
  • 用无线网卡扫描连接外网Wi-Fi作为wan口上网

物理网口2上网

首先到PVE后台，创建WAN口网桥：

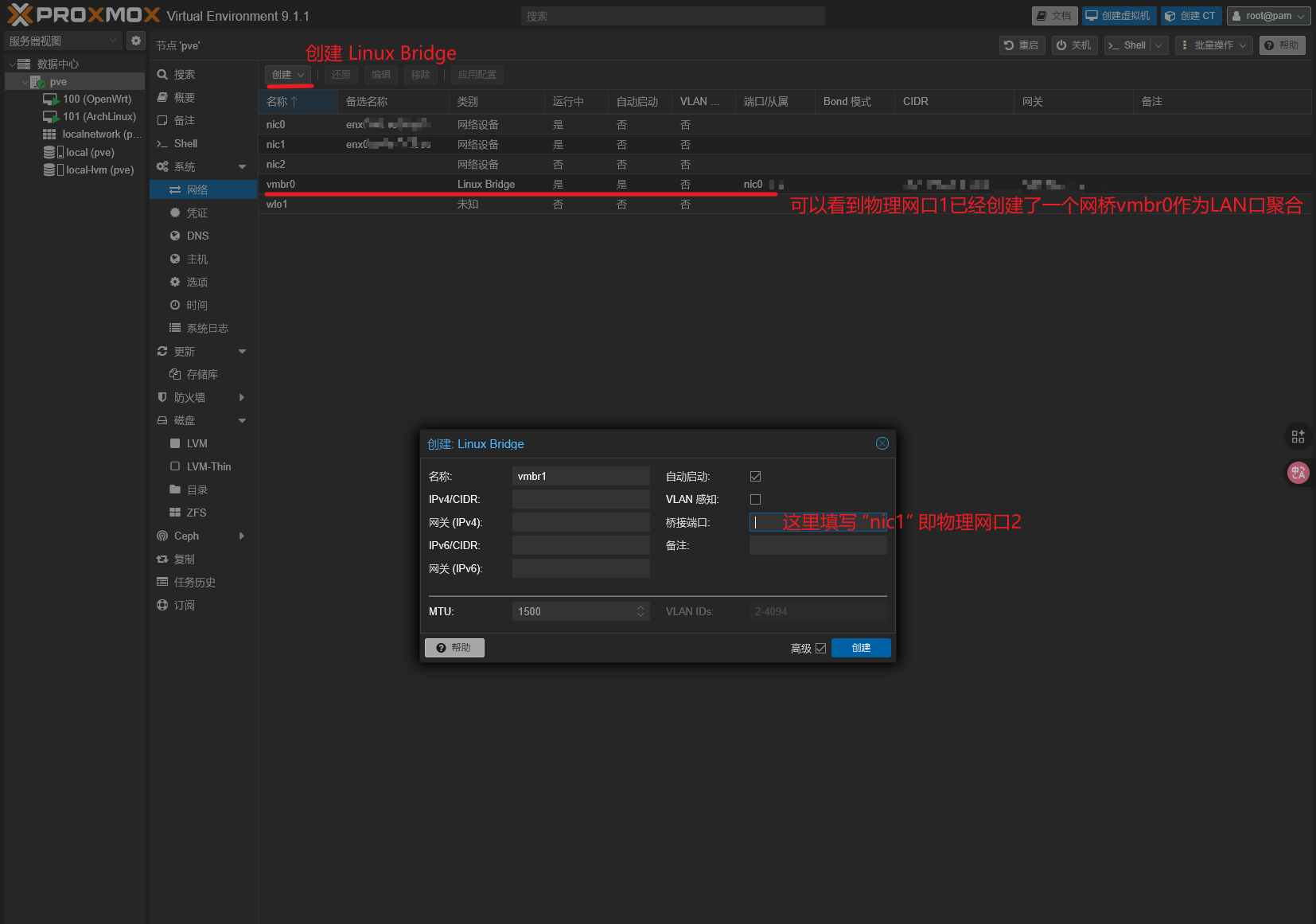

在 PVE 网络配置中创建 WAN 口网桥 vmbr1

随后在OpenWrt虚拟机的硬件里，添加该网络 vmbr1，并在物理网口2上插上连接外网的网线。

进入OpenWrt的后台，进入 网络 -> 网口配置，将eth0(vmbr0、物理网口1)接入LAN,将eth1(vmbr1、物理网口2)接入WAN。

再进入 网络 -> 防火墙，打开数据接收：

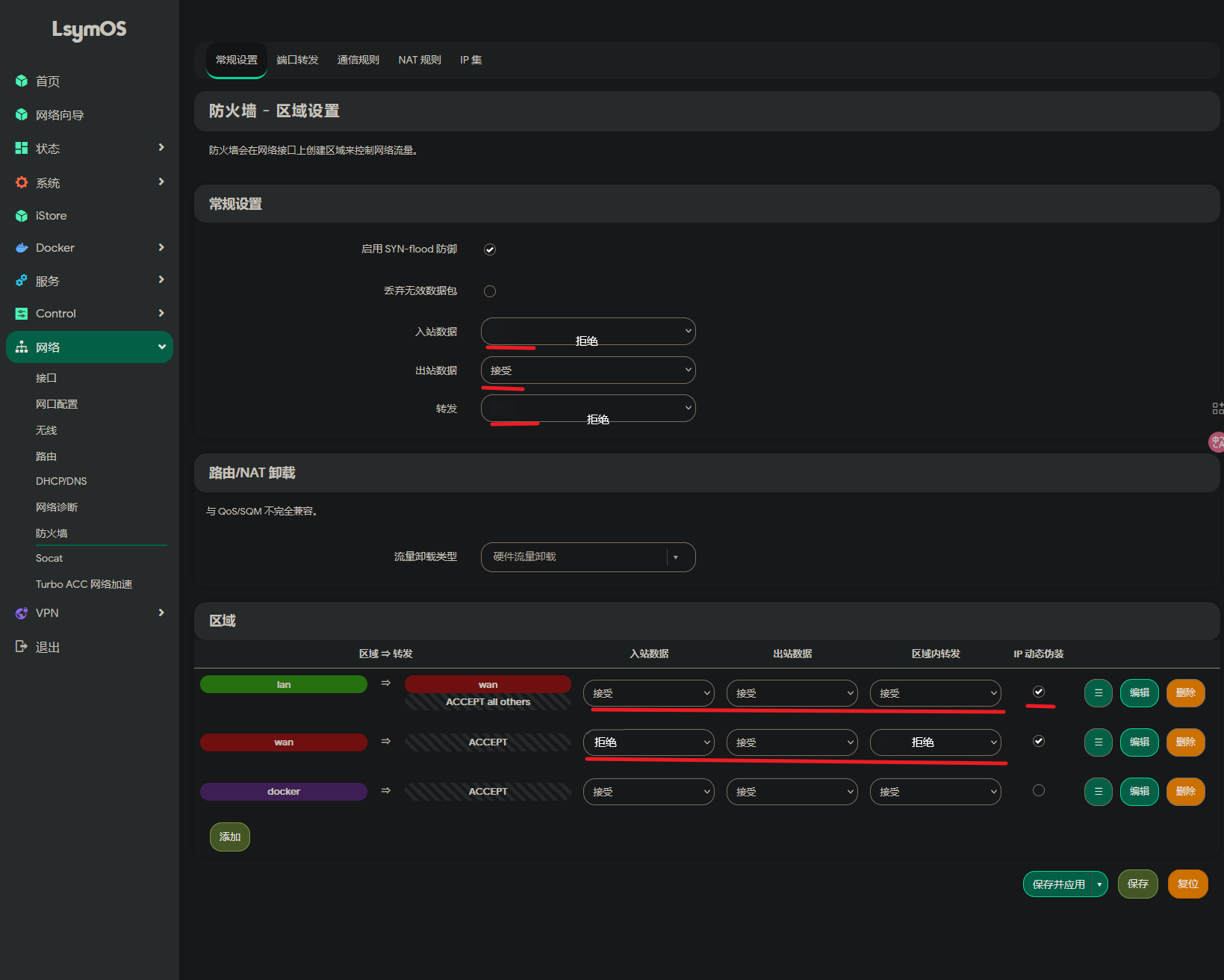

OpenWrt 防火墙中允许 WAN 接收流量的设置

等待网络连接成功，在PVE中将OpenWrt设置为开机自启动，并在PC网络中打开DHCP。

无线网卡上网

这次我们来到PVE后台，需要为OpenWrt直通AX101(例)无线网卡硬件，请先关闭OpenWrt系统：

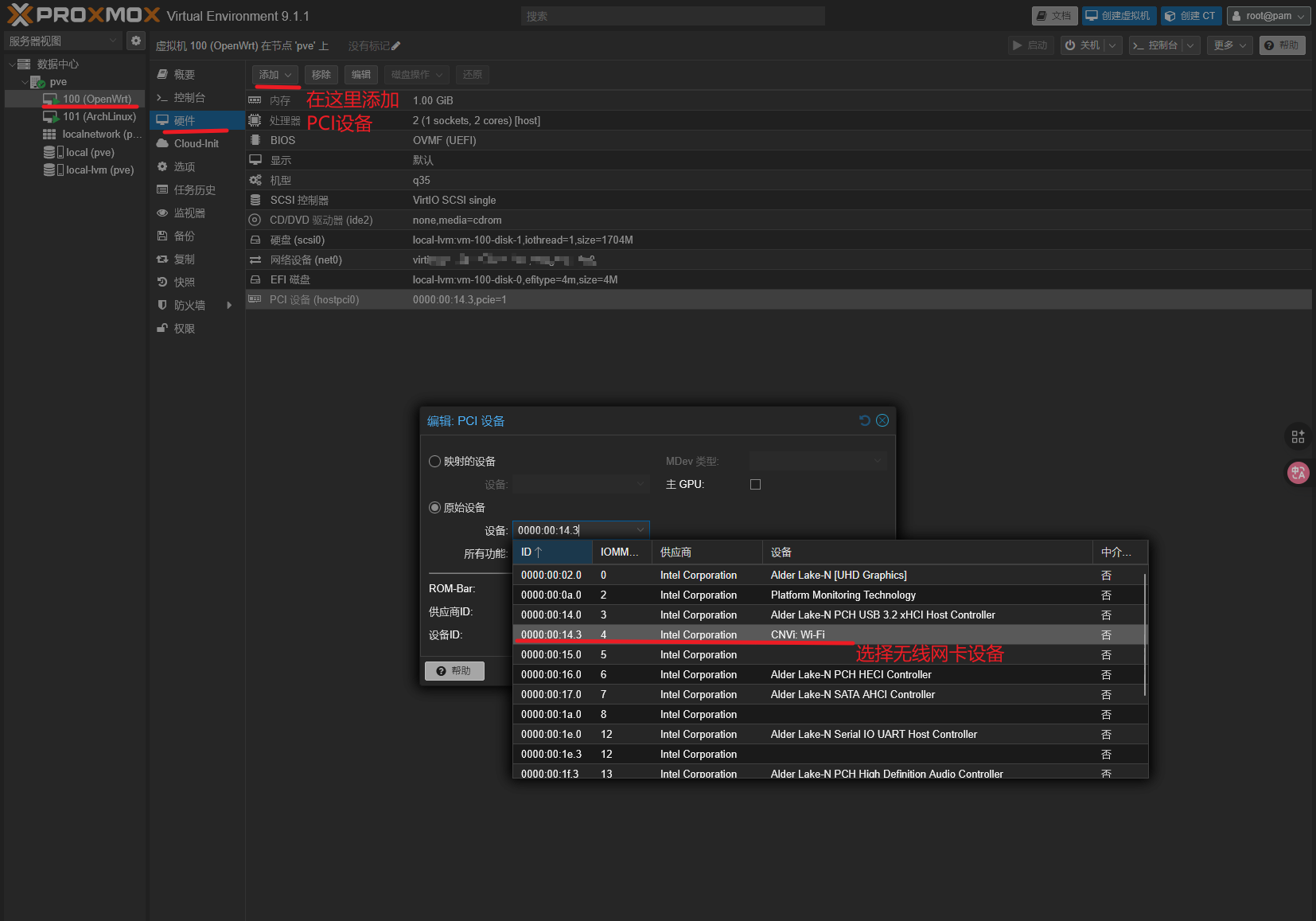

在 PVE 中为 OpenWrt 添加 AX101 无线网卡直通设备

然后启动OpenWrt系统，以便识别直通硬件。

再进入OpenWrt后台页面，进入 网络 -> 无线，选择识别到的网卡，进行连接Wi-Fi：

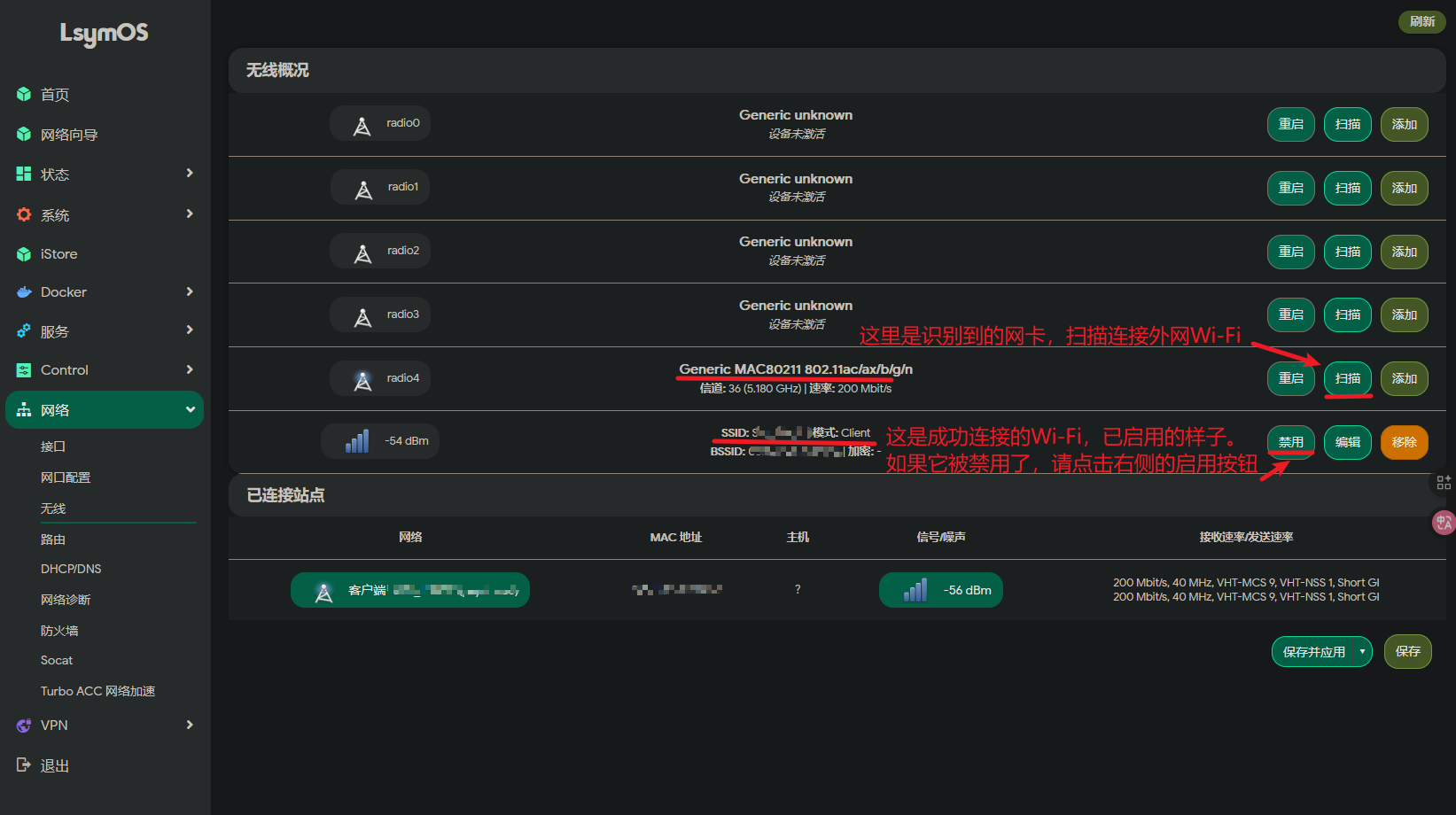

在 OpenWrt 无线设置中选择网卡并连接 Wi-Fi

连接成功后，一般将直接分配一个wwan配置，作为外网的入点，随后配置防火墙。

进入 网络 -> 防火墙，打开数据接收：

OpenWrt 无线 WAN 防火墙区域的接收流量设置

等待网络连接成功，在PVE中将OpenWrt设置为开机自启动，并在PC网络中打开DHCP。

路由器AP无线WI-FI传播

这里我的机器只有两个物理网口，由于要连接路由器做AP，因此我这里以无线网卡上网为例。

这时我们会空余一个物理网口2，然后进入PVE后台的网络配置，将nic1(物理网口2)也添加进vmbr0(LAN)网桥。

我们要先对路由器进行一些设置，用网线连接PC与路由器，查看网关，在浏览器中输入网关地址，进入路由器后台。

随后可以参考之前的文章 家庭网络连接 | 路由器接入方式 | 旁路由上网 | Router 中，关于 LAN口入网 的详细配置。

主流路由器现在都有工作模式选择的权利，以我使用的 锐捷 RG-MA3063(中国移动) 为例，就可以直接选择 桥模式，以避免繁杂的DHCP与IP设置。

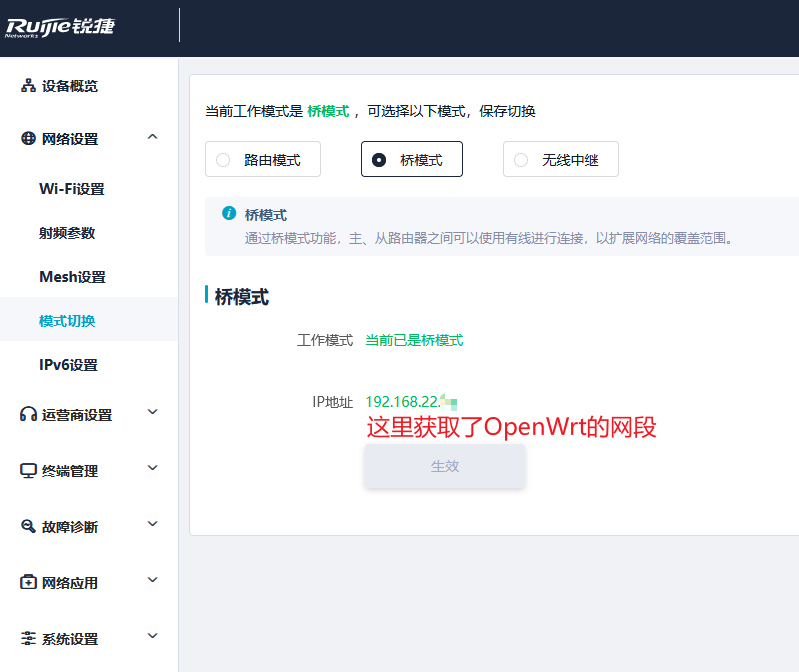

锐捷路由器管理界面中的桥接模式选项

需要注意的是，一般这种桥接模式的路由器，WAN口是连接上游的，同时需要把上游OpenWrt的LAN口作为唯一的DHCP服务器，否则可能会被下游物理路由器AP的底层设置传染。

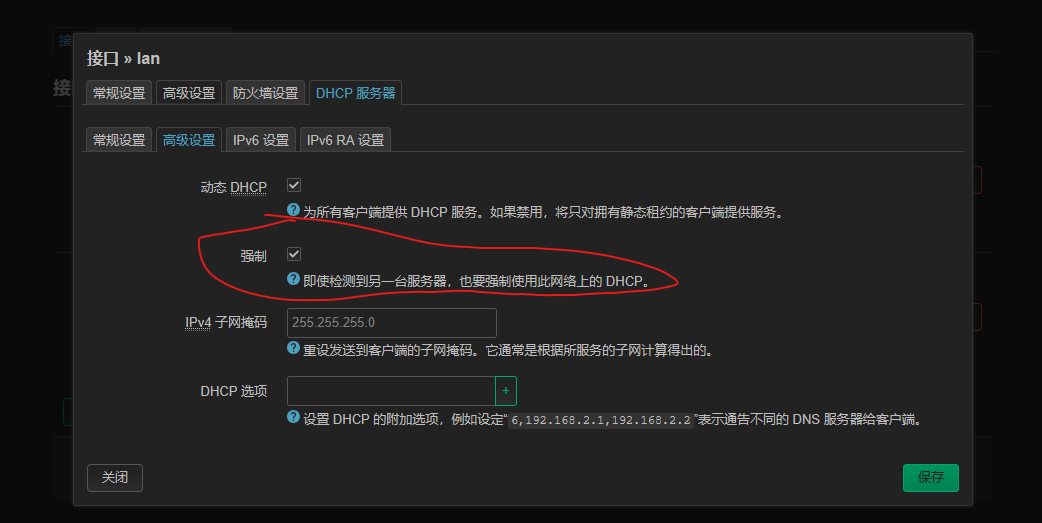

具体来说就是要在OpenWrt的后台，在 网络 -> 接口 处，将DHCP服务器的强制性打开： 在 OpenWrt 接口设置中启用 DHCP 强制运行

深澜Srun校园网认证系统

笔者使用无线网卡上网，便是连接的校园网，有幸在 GitHub 上找到了HAUT的OpenWrt自动登录脚本，在此鸣谢：HAUT Network Guard

笔者在这里也找到了一些有关深澜Srun系统的项目：
